À l’occasion de travaux engagés sur le terrain voisin d’immeubles du 19ème arrondissement de Paris, une rupture de collecteurs a été constatée au niveau des fondations du bâtiment d’habitation. Ce problème de canalisation aurait alors entrainé une décompression du sol dont l’impact sur la stabilité de la structure pouvait être amplifié par les travaux menés à proximité.
Le Structural Health Monitoring permet de déterminer l’état de santé exact des bâtiments, de détecter les pathologies naissantes et de suivre l’évolution des désordres. OSMOS accompagne les acteurs publics et privés responsables de l’entretien d’immeubles d’habitation afin de lever les doutes sur la santé des bâtiments qu’ils ont en gestion. L’expertise apportée leur permet de garantir la sécurité des occupants, d’éviter des travaux coûteux, parfois inutiles, et de préserver leurs actifs immobiliers dans le temps.
OSMOS a été missionnée par l’expert judiciaire afin de fournir une meilleure compréhension des phénomènes physiques en jeu sur deux immeubles d’habitation situés rue d’Hautpoul à Paris, et de suivre leur évolution. Pour cela, un suivi structurel en continu a été mis en place pendant et après la phase de travaux engagée sur le terrain voisin du bâtiment.
Installer des capteurs sur la façade avoisinant aux travaux pour analyser l’impact des sollicitations induites par le chantier
Les premiers désordres identifiés sur la structure semblaient indiquer un mouvement des murs porteurs. L’un des objectifs du projet de monitoring consistait à identifier la cause et de qualifier l’évolution du phénomène. Dans un premier temps, OSMOS a donc instrumenté les façades de l’immeuble au contact du chantier sur plusieurs niveaux afin d’évaluer leur inclinaison. En mesurant ce mouvement et en suivant son évolution dans le temps, il était alors possible de prévenir des instabilités éventuelles.
De plus, l’effet du vide découvert sous le bâtiment supposait un changement dans la descente de charge de l’immeuble. Les travaux impliquant des reprises en sous-œuvre, ils pouvaient entrainer une modification supplémentaire de la répartition des efforts dans les fondations de la structure. Parallèlement au suivi des mouvements d’inclinaison du bâtiment, il a donc été décidé de mesurer les déformations avec des Cordes Optiques sur le mur porteur au droit de la canalisation et avoisinant au chantier afin de détecter les éventuels reports de charge qui s’y établissaient.
Des résultats rassurants pour le client : l’analyse a révélé des déformations ponctuelles importantes sur la structure suivies d’un retour à la normale de son comportement
Le suivi des immeubles a duré une année complète et a permis de montrer que, malgré les différentes sollicitations subies par la structure, celle-ci demeurait globalement dans un état stable. Les principales variations observées tout au long du suivi étaient liées à la dilatation, phénomène naturel de la structure qui se dilate ou se contracte selon les variations de températures.

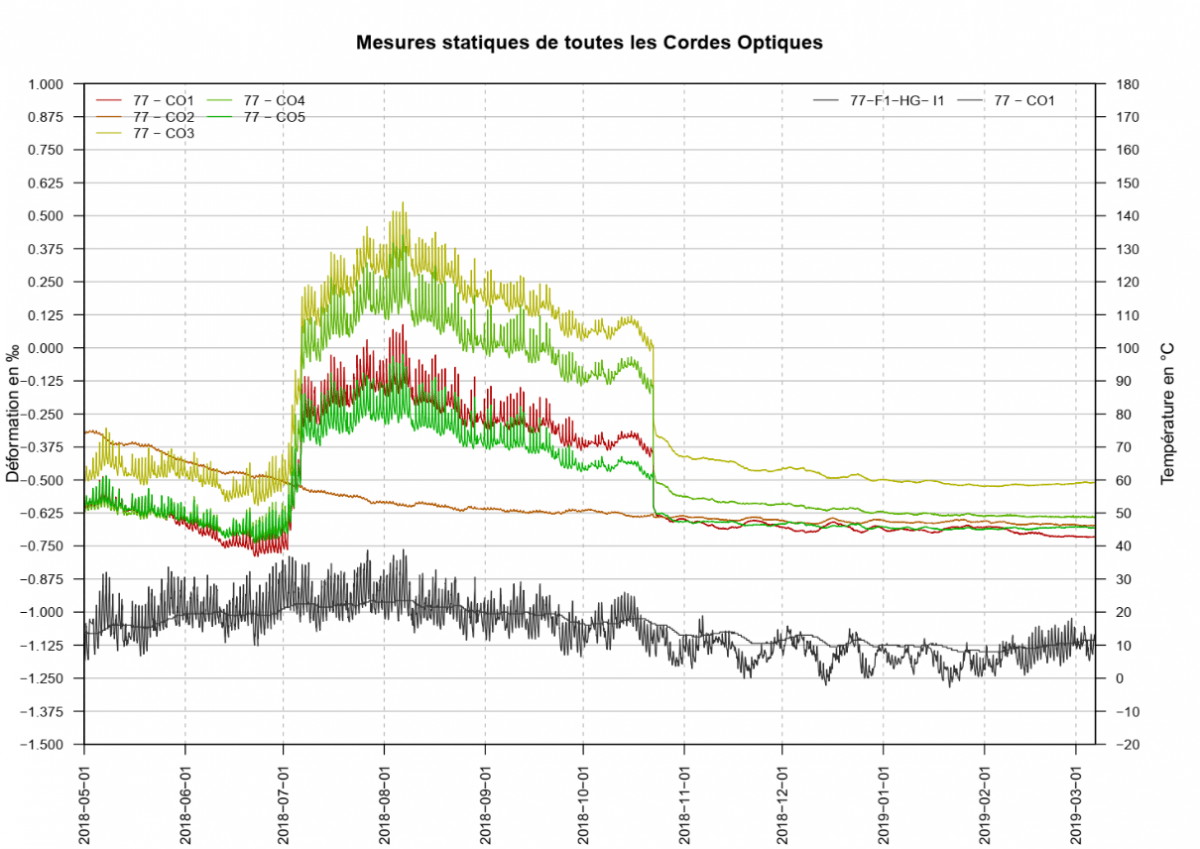

Cependant, lors des travaux, OSMOS a pu constater grâce aux mesures enregistrées par les Cordes Optiques (cf. graphique ci-dessous) une mise en tension sur le mur porteur le plus exposée au chantier. L’événement était probablement dû aux mouvements des fondations. Cela expliquerait qu’une phase de décompression ait d’abord été mesurée par le dispositif de monitoring, suivie d’un phénomène de compression provoquée par la mise en place d’un système de stabilisation.
